陜西水處理設備旋流曝氣器與微孔曝氣器在工業園區污水處理廠中的應用比較

1. 項目概況


某工業園區污水處理廠原用盤式微孔曝氣器。使用三年后，微孔曝氣器堵塞、破損嚴重，嚴重影響了氧利用效率。該污水處理廠在2017年9月對原盤式微孔曝氣器進行了替換改造。旋流式曝氣器近幾年在國內開始興起。旋流曝氣技術起源于日本，并在日本國內有數千項使用案例，旋流曝氣器最長使用壽命可達20多年。


該工業園區污水處理廠了解該技術后，大膽嘗試，在3#、4#氧化溝內采取帶水作業的方式，在不拆除原盤式微孔曝氣器的情況下，安裝了旋流曝氣器(見圖1)。同時大溏污水處理廠在1#、2#氧化溝內采取底部固定的方式，安裝了新的微孔曝氣器(見圖2)。


圖1 帶水安裝旋流曝氣器圖片




圖2 底部拆除微孔曝氣器示意圖片




2. 曝氣設備綜述


旋流曝氣器在工作過程中，氣體從底部法蘭口進入后從緊貼鐘型曲面的 2 個噴嘴噴出形成旋流效果，以極快的速度沿著鐘型壁面向上加速回旋。由于鐘型上側漸漸狹窄，空氣獲得極大的加速度和沖擊力。 由于氣體作用，混合液在筒內、外循環流動，氣液上升過程中，被筒內部結構多次碰撞切割，形成大量超微氣泡，且與周圍的泥水混合物充分混合，增加了氧氣的傳質速率和氧利用率;充分混合的氣水猛力向上沖出，強烈的循環水流使部分小氣泡和水流返回池底，同時使底部淤泥參與循環，因而整個曝氣池內無充氧盲區，實現了曝氣池容積利用最大化。(見圖3)

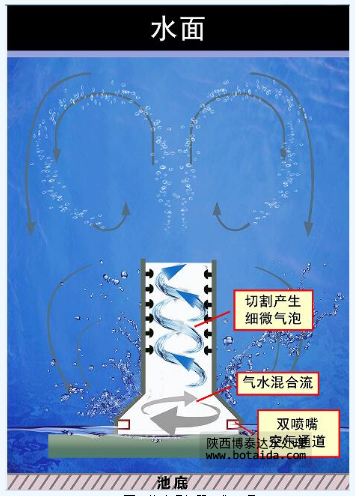

圖3 旋流曝氣器工作原理




微孔曝氣器是市面上常用的微泡曝氣器，可分為圓盤式曝氣器、管式曝氣器等。其工作原理：膜上用激光均勻開有微孔，鼓風時，空氣進入膜片與支撐管或支撐底座之間，使膜片微微鼓起，孔眼張開，空氣從孔眼逸出，達到空氣擴散的目的。供氣停止，壓力消失，在膜片的彈性作用下，孔眼自動閉合，并且由于水壓的作用，膜片壓實在底座之上，曝氣池混合液不會倒流，孔眼不會堵塞。


3. 旋流曝氣器與微孔曝氣器對比


由于兩種曝氣設備的工作原理、生產材質不同，故兩種曝氣器在性能上有很多不同點。具體不同點見表1。

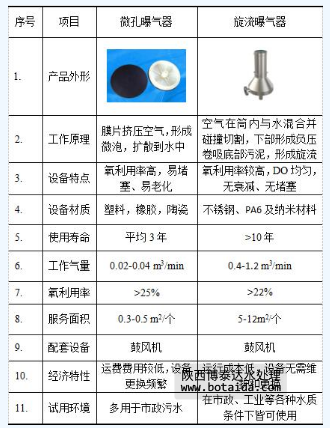

表1 微孔曝氣器與旋流曝氣器性能對比




4. 運行數據


本項目于2017年9月底正式完成改造工程。其中1#、2#氧化溝采用了停水清池，底部安裝固定的方式，安裝了新的微孔曝氣器，3#、4#氧化溝采用了帶水作業的方式，安裝了新的旋流曝氣器。具體運行數據見表2、 表3。

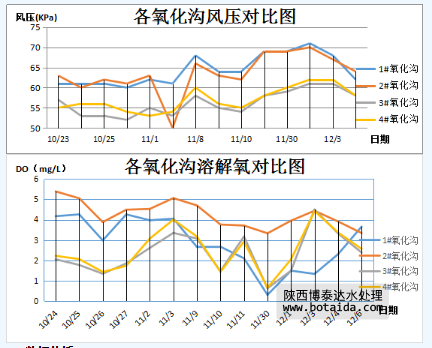

表2 各氧化溝運行風壓數據

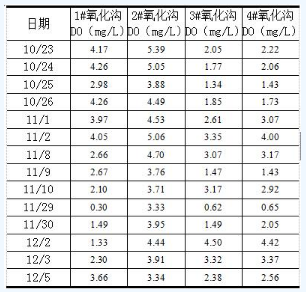

表3 各氧化溝實測DO數據









5. 數據分析


1)壓力


由表1、表2對比可知，旋流曝氣器，運行的風壓遠低于微孔曝氣器，相同的工況下，旋流曝氣器比微孔曝氣器低6KPa以上


2)溶解氧





旋流曝氣器溶解氧上升原因分析：旋流曝氣器是通過帶水安裝的方式完成曝氣池改造工程的。在改造過程中，由于沒有停水清淤，故在3#、4#氧化溝內，其底部污泥含量較多。而微孔曝氣器是通過底部安裝的方式完成曝氣池改造工程的。在改造過程中，由于停水清淤，故在1#、2#氧化溝內，其底部污泥含量較少。


旋流曝氣器會卷吸起底部的泥水混合物，旋流曝氣器會將藏在底部污泥中的部分有機物進一步消化分解，故在運行初期，旋流曝氣器產生的一部分溶解氧用來消解底部的污泥。故在運行初期，安裝旋流曝氣器的3#、4#氧化溝溶解氧不高。隨著旋流曝氣器的穩定運行，池底堆積的污泥進一步消解，氧化溝中額溶解氧進一步上升。博泰達預測，在未來數月內，3#、4#氧化溝內的溶解氧會繼續上升，直至底部污泥消解殆盡。


6. 結論


旋流曝氣器與微孔曝氣器相比，旋流曝氣器可以帶水作業完成改造工程，安裝十分簡便，并且維護更換方便;


在溶解氧方面，在改造項目的使用初期，微孔曝氣器氧溶解氧更高，旋流曝氣器的溶解氧會隨著時間的延伸而升高直至穩定。
